금형 섬유 레이저 용접기

금형 파이버 레이저 용접기는 현재의 첨단 용접 장비입니다. 금형 산업을 위해 특별히 설계된 특수 용접 레이저 장비입니다. 정밀금형의 수리 및 제품제작으로 인한 오류를 수리하는데 사용됩니다.

문의 보내기

제품 소개

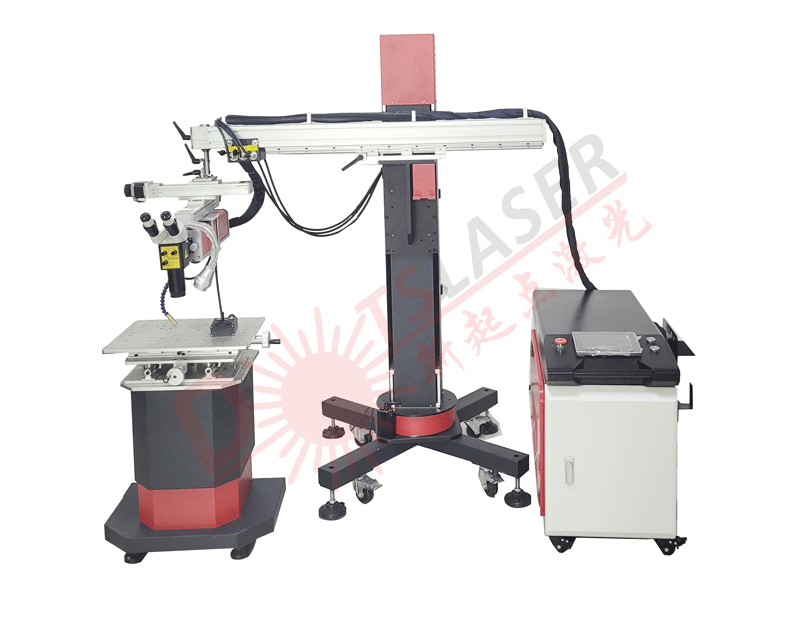

금형 섬유 레이저 용접기

제품 설명

금형 파이버 레이저 용접기는 용접 기술 분야의 혁신적인 제품입니다. 첨단 레이저 기술을 활용하여 다양한 금형에 고품질의 정밀 용접을 제공합니다. 금형 파이버 레이저 용접기는 현재 첨단 용접 장비입니다. 금형 산업을 위해 특별히 설계된 특수 용접 레이저 장비입니다. 정밀 금형 수리 및 제품 제조 시 발생하는 오류 수리에 사용됩니다. 컴팩트한 구조와 사용자 친화적인 인터페이스로 스테인리스 스틸, 알루미늄, 황동 등 다양한 재료를 용접할 수 있는 만능 도구입니다.

금형 파이버 레이저 용접기의 장점

1. 레이저가 광섬유를 통과한 후 스폿이 더욱 균일하고 안정적이 되어 용접 품질이 향상됩니다. 레이저 빔이 초점을 맞춘 후, 작은 광점은 높은 출력 밀도를 가지며 정확하게 위치를 잡을 수 있습니다. 더욱 강한 타당성과 더 나은 효과로 금형 수리에 특별히 최적화되었습니다.

2.고급 자동 쉐이딩 시스템을 채택하여 작업하는 동안 직원의 눈에 레이저 자극을 제거합니다.

3.현미경과 이동 X축을 갖춘 CCD 카메라 시스템으로 고위치 용접이 가능합니다.

4. 3차원 붐은 금형을 움직이지 않고도 대형 금형 수리 문제를 해결할 수 있도록 도와주며, 조이스틱으로 이동 스테이지(200mm×300mm 자동 이동 스테이지) 이동을 제어합니다. 날카로운 도구, 긴 수명 및 높은 정밀도로 대형 금형 및 초대형 금형의 레이저 수리를 쉽게 실현할 수 있습니다.

5. 고정밀 마킹, 신속하고 조각 깊이 조절 가능.

6.작업대는 전동식 또는 수동식으로 작동할 수 있습니다.

7.스폿 크기는 특별히 독립적으로 조정되었습니다.

응용

금형 섬유 레이저 용접기는 다양한 3C 전자 디지털 제품, 휴대폰, 장난감, 자동차, 오토바이 및 기타 금형 제조 및 성형 산업에 사용됩니다.

레이저 용접 와이어를 사용하여 금형을 수리하면 사용한 금형을 다시 재사용할 수 있어 금형 생산 비용이 크게 절감되고 작업 효율성이 향상됩니다.

금형 파이버 레이저 용접 기계 기술은 금형의 생산 설계 또는 크기를 수정 및 구성하고 금형 제품 개발의 생산 주기와 시간을 단축하는 데에도 적용할 수 있습니다.

정밀 기계 장치의 수리 및 용접, 각종 금속 구조 부품 및 금은 보석의 용접에 적합합니다.

매개변수

아니요.	이름	금형 레이저 용접기
1	기계 모델	DS-1500
2	레이저 파워	1500W
3	레이저 파장	1080±10nm
4	펄스 폭	1-100밀리초
5	레이저 주파수	1-1000Hz
6	스폿 크기 조정 범위	0.3-2mm
7	냉각 시스템	수냉식
8	작업대 여행	200x300mm
9	정격 소비전력	7KW
10	레이저 모델	CW
11	전력 범위	0-100%
12	관측 시스템	현미경(360도 회전 가능) 또는 디스플레이
13	보호가스	아르곤
14	섬유 케이블 길이	8m
15	전원공급장치	표준 3상 220v ± 5% /50Hz/20A;
16	냉각방식	수냉식(이중 온도 및 이중 제어)
17	정격 출력	5.6KW
18	용접 깊이	3.0mm 이하(재료에 따라 다름)
19	섬유 코어 직경	50 μm
20	전원공급장치	전원공급장치

제품 핵심 기술

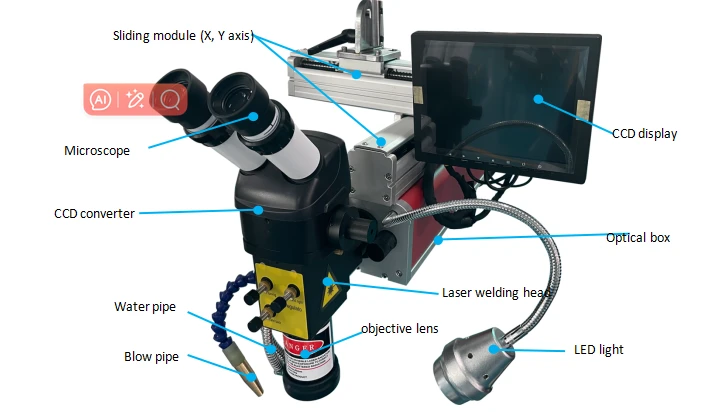

product-722-412

01.

현미경: 고화질 관찰창, 고정밀 용접제품.

대물렌즈: 레이저 포커싱.

레이저 용접 헤드: 레이저 변환 부품, 레이저 빛의 위치를 조정합니다.

블로우 파이프: 보호가스 출력 포트.

슬라이딩 모듈: 레이저 헤드를 구동하여 앞, 뒤, 왼쪽, 오른쪽(전기식)으로 이동합니다.

LED 조명:현미경용 광원.

광학 상자:광섬유 케이블 및 기타 전원 케이블 배치.

배수관:객관적인 냉수 순환 시스템.

CCD 변환기:CCD 화면 표시 전환.

CCD 디스플레이:용접 디스플레이 창.

02.

몰드 파이버 레이저 용접기는 효율성이 뛰어나고 에너지를 절약하는 고급 레이저 발생기로 제작되었습니다. 일관되고 안정적인 용접 결과를 제공하면서 에너지를 덜 소비합니다. 또한 기존 용접기에 비해 유지 관리 비용이 낮아 장기적으로 시간과 비용을 절약할 수 있습니다.

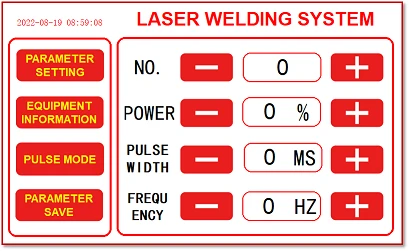

제어판 작업

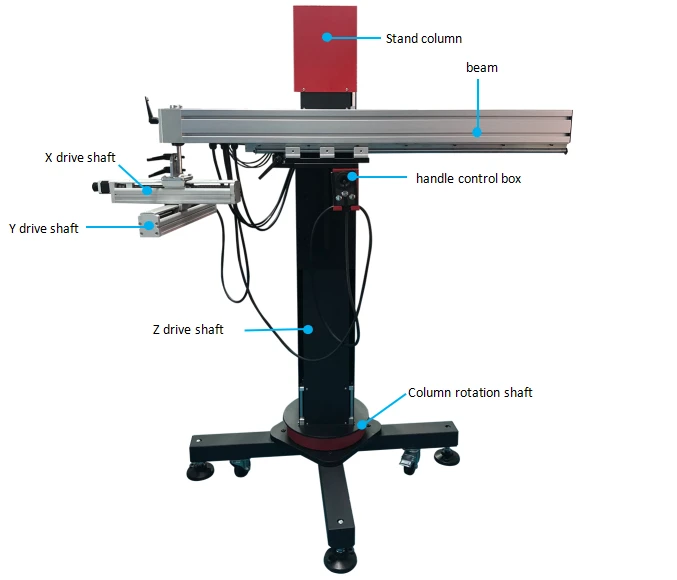

전체 구조도

보증 및 판매 후

에이. 보증

레이저 소스의 경우 1년, 갈보 헤드, 렌즈, 제어 보드, 전원 공급 장치와 같은 기타 액세서리의 경우 1년, 소모품은 키보드 및 마우스와 같은 보증 대상이 아닙니다.

DOTSLASER는 정식 계약에 따라 생산 및 배송된 제품을 유지할 것을 약속하며, 수리된 모든 기계가 올바르게 사용되면 제대로 작동할 것을 보장합니다.

DOTSLASER는 보증 기간 내에 제품에 물질적 또는 기술적 문제가 있는 경우 수리 또는 교체할 권리를 갖습니다. 정상적인 상황에서는 유지보수 비용이 청구됩니다. 기계에 특별한 문제가 있으면 무료입니다.

비. 보증 범위

DOTSLASER는 다음과 같은 경우에는 무상 보증 서비스를 제공하지 않습니다.: 무단 개조, 분해, 개량으로 인해 제품 또는 부품이 손상된 경우, 긴급 또는 부주의로 인해 제품 또는 부품이 손상된 경우, 보존 부족으로 인해 제품 또는 부품이 손상된 경우 … 사용자 가이드의 지침을 숙지하고 기계를 올바르게 작동할 책임은 사용자에게 있습니다. 비정상적인 작동으로 인한 손상은 보증 서비스를 받을 수 없습니다. 액세서리는 보증 대상이 아닙니다.

고객은 보증 범위에 속하는 문제를 발견한 후 30일 이내에 서면으로 요청해야 하며, 유지 관리 과정에 제3자가 관여해서는 안 되며, DOTSLASER에서 생산하지 않은 제품이나 부품도 포함되어서는 안 됩니다.

기음. 기술 지원 및 제품 유지 관리

사용 시 문제가 발생하면 Dotslaser 엔지니어에게 문의하고 엔지니어의 지시에 따라 문제를 해결하십시오.

수리 또는 교체를 기다리는 모든 제품은 DOTSLASER가 제공하는 케이스에 보관해야 합니다. 그렇지 않으면 DOTSLASER는 발생할 수 있는 손상에 대해 비용을 청구합니다.

고객이 DOTSLASER 제품을 수령하시면 제품이 손상되었는지, 부속품이 완전한지 확인하시기 바랍니다.

DOTSLASER는 계속해서 새로운 제품을 개발하고 있으며, 이 파일의 정보와 매개변수는 변경될 수 있습니다. 모든 기술 매개변수는 계약의 적용을 받습니다.

위의 보증 및 판매 후 조항은 참고용일 뿐이며 공식적인 대조가 적용됩니다.

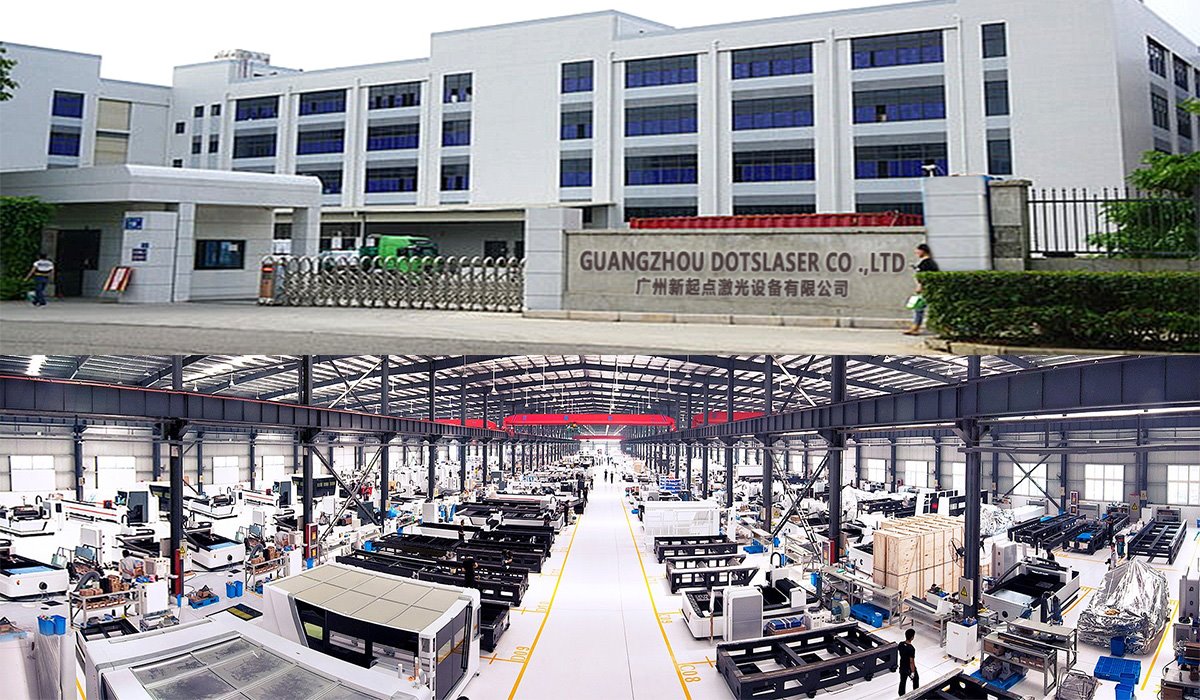

공장
