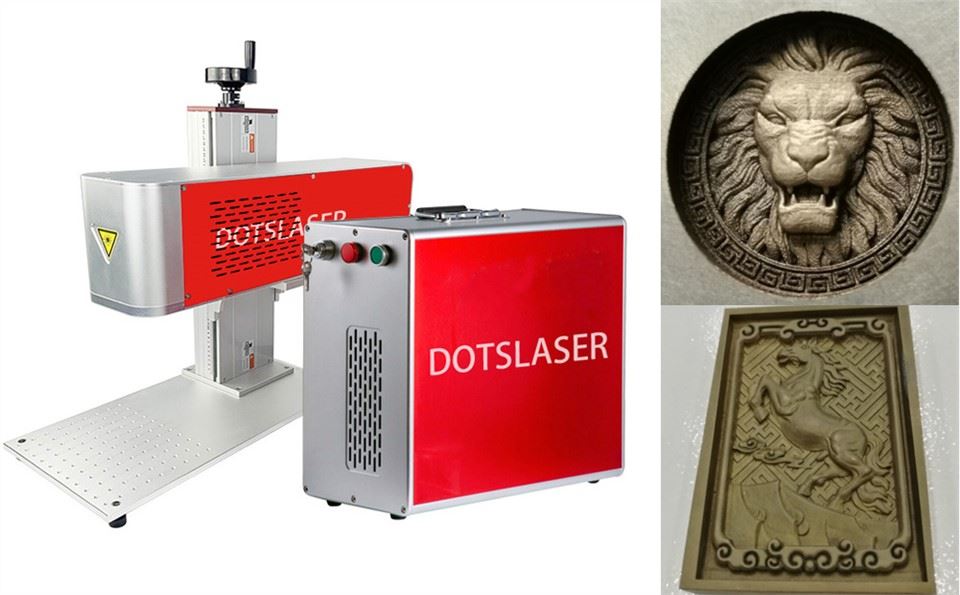

3D 곡면 레이저 마커

3D 곡면 레이저 마커

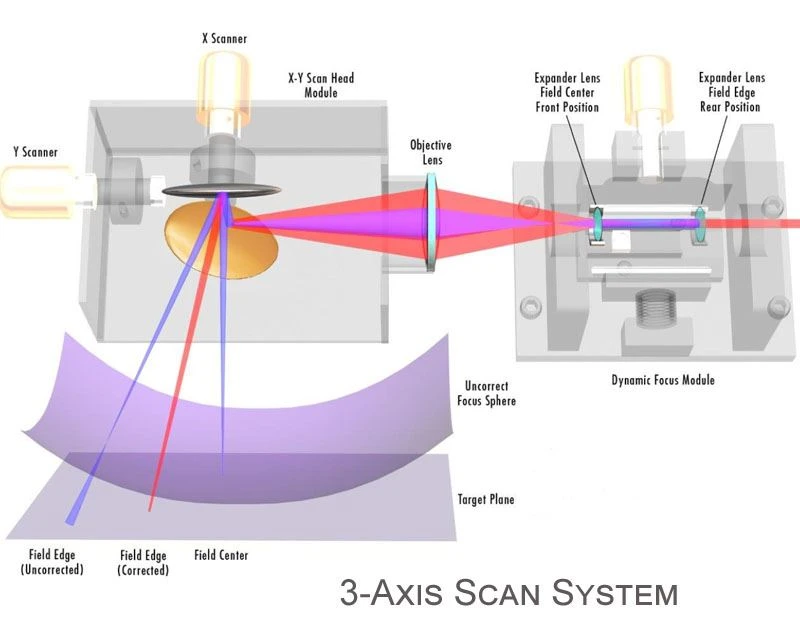

3D 곡면 레이저 마커는 불규칙한 표면 물체에 대한 특수 처리 방법입니다. 2D 레이저 마킹과 비교하여 3D 마킹은 기술적으로 크게 개선되었으며, 스캔 헤드 내부의 3-축으로 제어되며, 여기에는 X축, Y축, Z축이 포함되며, 3축은 작업 시 매우 빠른 속도로 흔들리고, Z축은 앞뒤로 이동하여 초점 거리를 자동으로 제어합니다. 초점 거리는 물체의 다른 영역에서 동일하게 유지됩니다.



3D 곡면 레이저 마킹 머신은 복잡한 표면에서도 초점이 맞지 않는 불규칙한 물체에 더 완벽한 마킹을 할 수 있습니다. 경사면, 높고 낮은 표면, 원통형 표면, 원뿔형 표면, 구형 표면 및 압출 표면과 같은 다양한 표면 마킹 방법을 실현할 수 있습니다. 초점, 정렬 및 기타 복잡한 프로세스의 수동 조정을 제거합니다. 3축 제어 시스템을 통해 다양한 각도와 높이를 조정하여 완벽한 마킹 요구 사항을 충족할 수 있습니다.







적용 산업

자동차, 항공우주, 전자제품, 의료기기, 소비재 등 다양한 산업에서 실린더, 튜브, 구 또는 불규칙한 모양의 품목과 같은 구성품에 효율적이고 정밀하게 표시를 할 수 있습니다.



기술적 매개변수

목	핵심 매개변수		구성 가능한 매개변수
	조각 영역	적용 가능한 재료	레이저 소스 전원
1	150x150mm/200x200mm	금속/ 플라스틱/ 크리스털	30W,50W,60W, 80W, 100W
레이저 파장		1064nm의
최소 라인 너비		0.015mm
최소 문자		0.2mm
반복 정밀도		0.2mm
소프트웨어		밀리미터3D
파이버 레이저 소스의 수명		최대 100,000시간
빔 품질		㎡ <1.6
초점 스팟 직경		<0.01mm
시스템 운영 환경		Win7/Win8/Win10 등
냉각 방식		공기 냉각
작동 환경 온도		5도 ~35도
전력 안정성(8시간)		<±1.5%rms
전압		220V / 50HZ / 1-PH 또는 110V / 60HZ / 1-PH
전력 요구 사항		<800W
컴퓨터 요청됨		기계에는 PC가 한 대 있을 것입니다.
치수(L*W*H)		800mm * 600mm * 700mm
패키지 크기		900mm * 650mm * 600mm
총 중량		80킬로그램
순중량		50kg
선택사항 (무료가 아닙니다)		회전장치, 이동테이블, 기타 맞춤형 자동 매칭 시스템

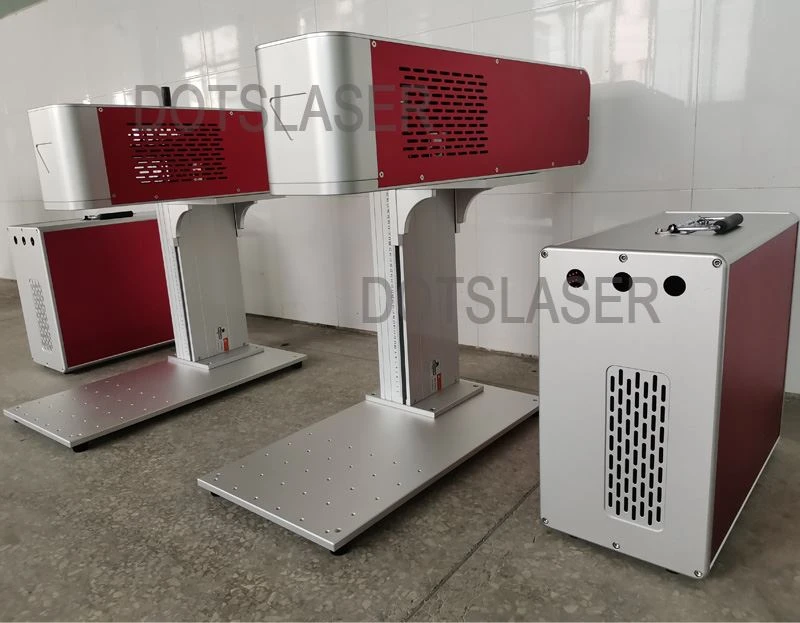

세부 정보 보기







3D 동적 초점 레이저 마킹 머신은 2D 레이저 마킹 머신이 가지고 있지 않은 다음과 같은 장점을 가지고 있습니다:

1.  3D 표시를 위해 초점 거리를 동적으로 조정할 수 있습니다.

   3D 마킹은 레이저 빔의 초점 거리와 위치를 자동으로 빠르게 변경할 수 있으므로 2D 마킹에서는 불가능한 곡면 물체에 마킹할 수 있습니다. 3D 마킹은 빔 투사 범위 내에서 한 번에 모든 표면 마킹을 완료할 수 있어 처리 효율을 크게 향상시킬 수 있습니다. 많은 산업 제품의 표면 모양은 평평하지 않으며 2D 마킹은 실제로 무력하지만 3D 마킹은 쉽게 달성할 수 있습니다.



2.   깊은 조각에 더 적합합니다.

   기존의 2D 마킹 머신은 물체 표면에 깊은 조각에 큰 결함이 있습니다. 조각 과정에서 레이저 초점이 위로 이동함에 따라 물체 표면의 레이저 에너지 화재가 점차 감소합니다. 얼마 후 레이저 빔은 초점이 맞지 않는 상태가 되어 깊은 조각의 효과와 효율성에 심각한 영향을 미칩니다.



    기존의 심층 조각 방법의 경우, 리프팅 테이블은 초점 거리가 적절한 상태가 되도록 보장하기 위해 가공 중에 적절한 높이로 이동합니다. 3D 심층 조각 가공은 이러한 문제가 없으므로 효과를 보장하고 효율성을 향상시키는 동시에 전동 리프팅 테이블의 비용을 절감할 수 있습니다.

3.

4.  더 넓은 처리 영역과 더 미세한 레이저 빔.

   3D 마킹은 전면 초점과 후면 초점 모드로 나뉩니다. 전면 초점 모드를 사용하면 더 큰 마킹 범위를 얻을 수 있습니다. 일반적으로 더 큰 X 및 Y 축 편향 렌즈를 사용하여 입사 레이저 스팟을 더 크게 만들어 더 작은 초점 스팟을 얻고 에너지 밀도가 더 높아져 더 큰 영역 처리의 요구를 충족합니다.



5.  동일한 평면에서 흑백 표시, 심지어 다색 표시까지 구현할 수 있으며 효과가 더욱 풍부해집니다.

   양극산화 알루미늄과 같은 흑화된 표면은 일반적으로 적절한 에너지의 더 높은 주파수 펄스를 사용하여 일부 디포커싱으로 표시됩니다. 디포커싱 거리는 재료 표면에서 레이저의 에너지 분포와 색상 효과에 상당한 영향을 미칩니다. 일반 2D 마킹 사용자의 경우 표면 마킹과 같은 고급 기능이 필요하지 않더라도 3D 마킹 머신은 다중 회색 및 다중 색상 효과로 평면 처리를 수행할 수도 있습니다.

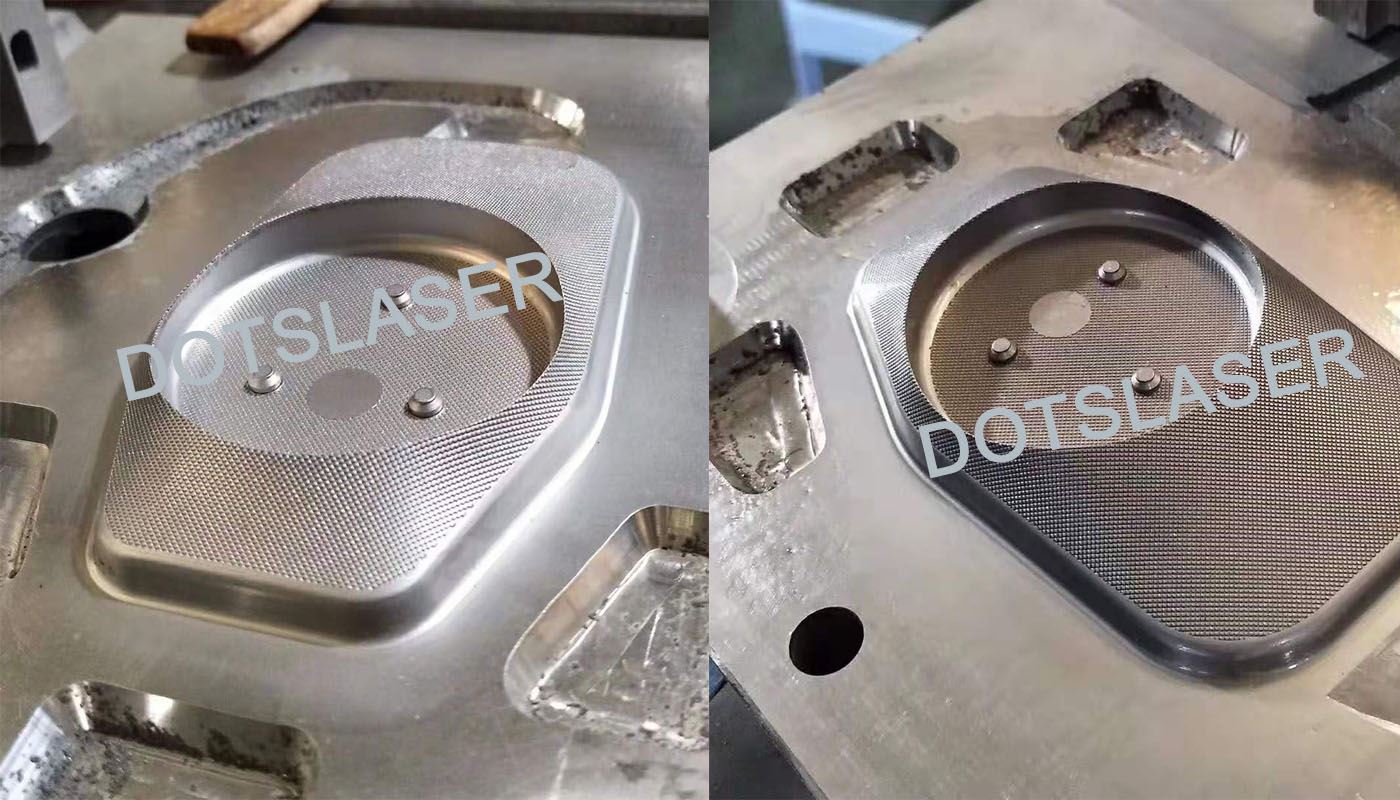

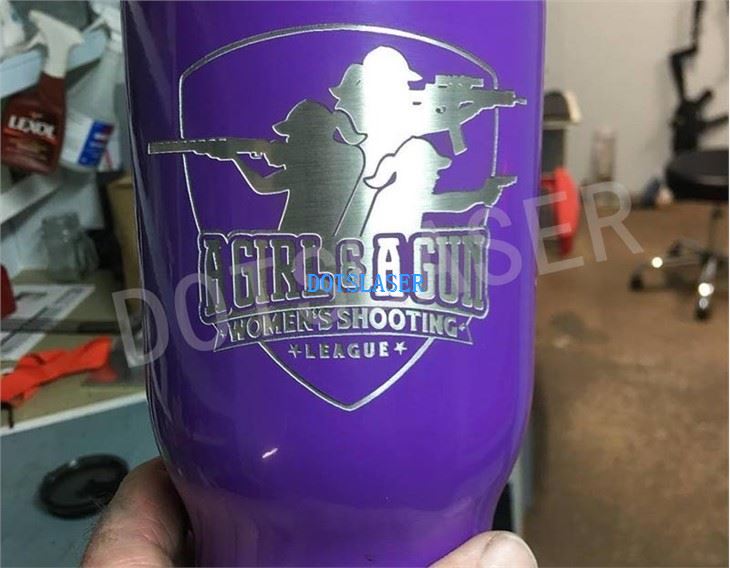

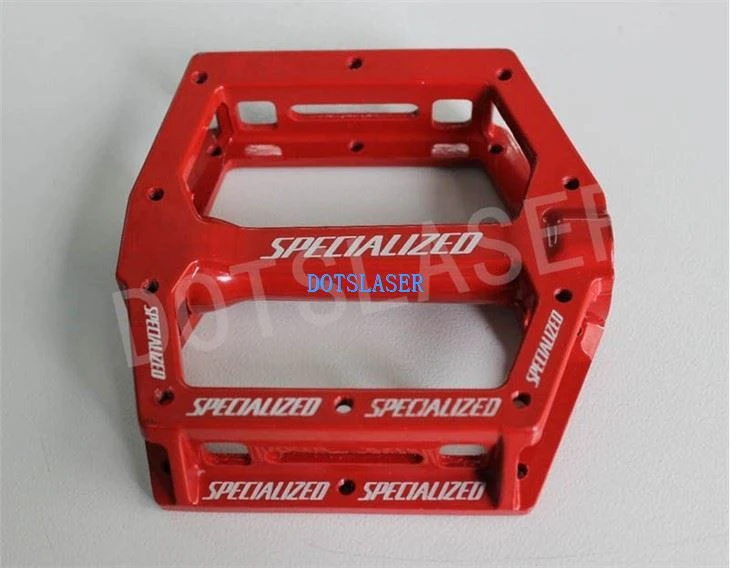

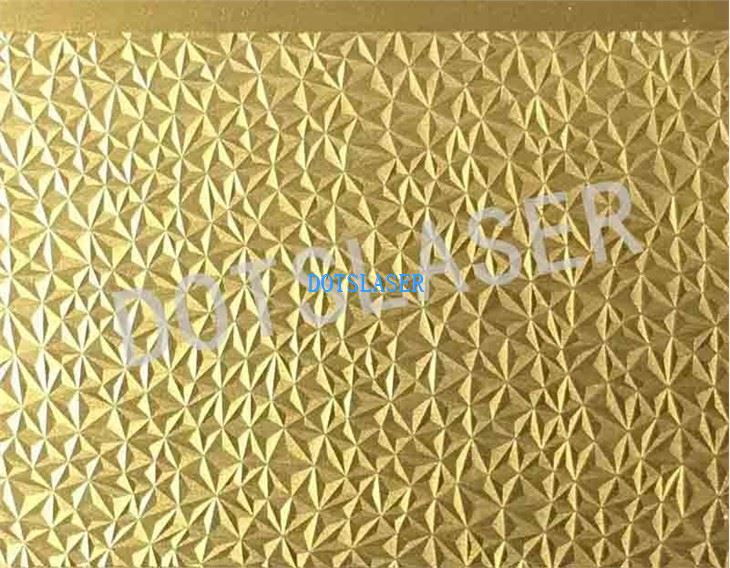

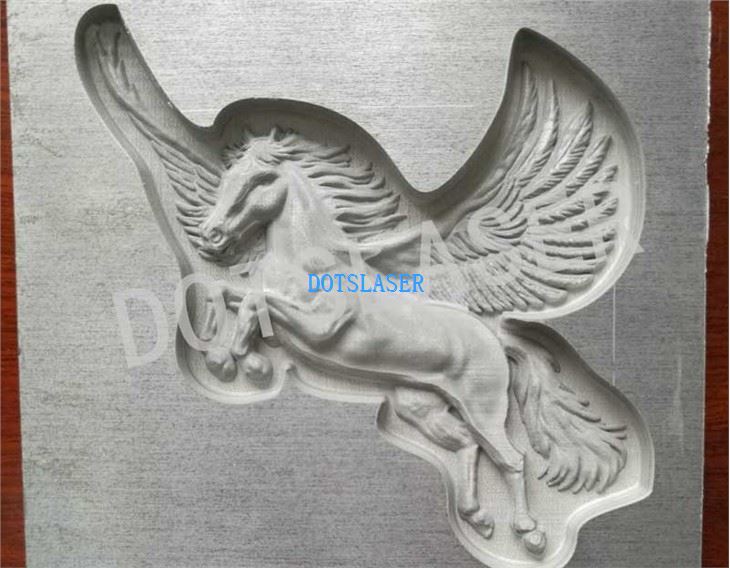

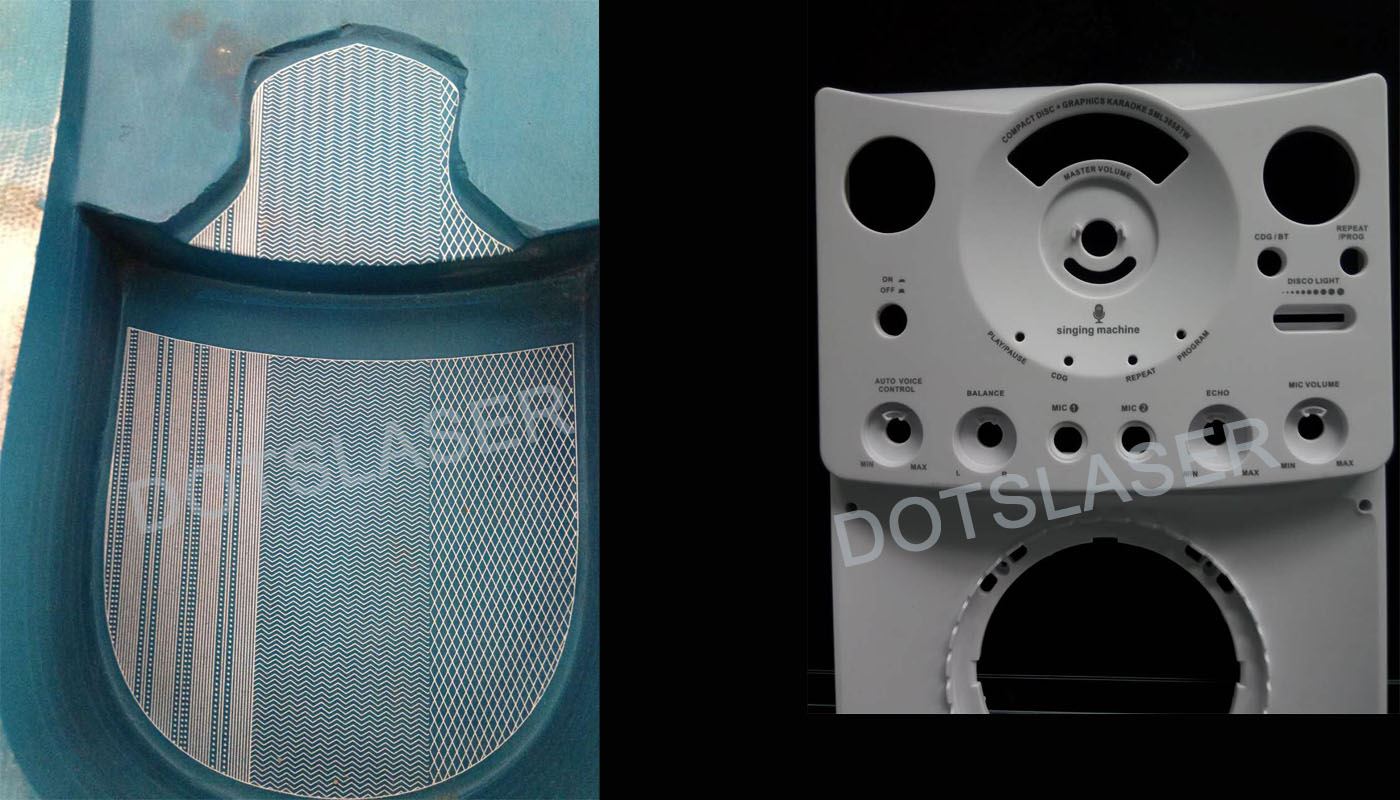

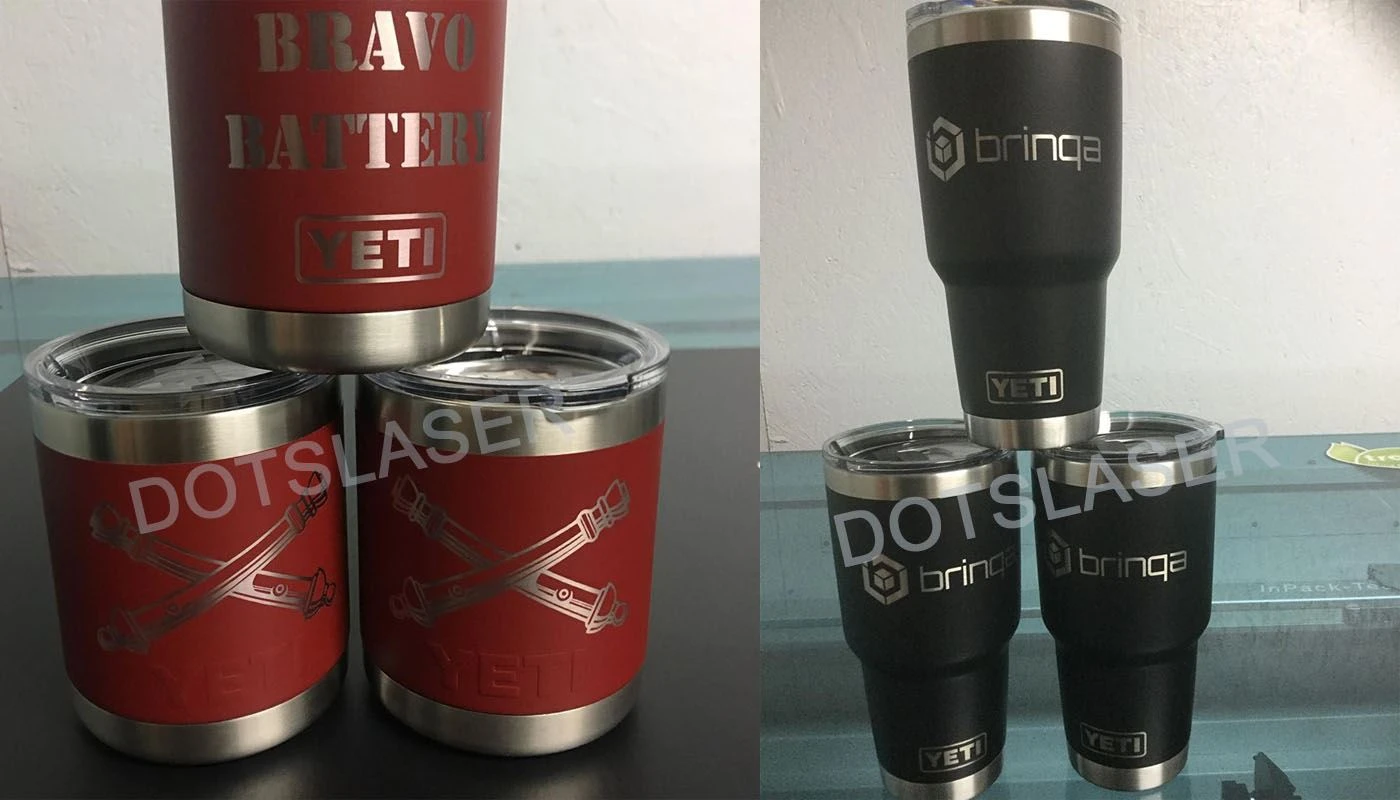

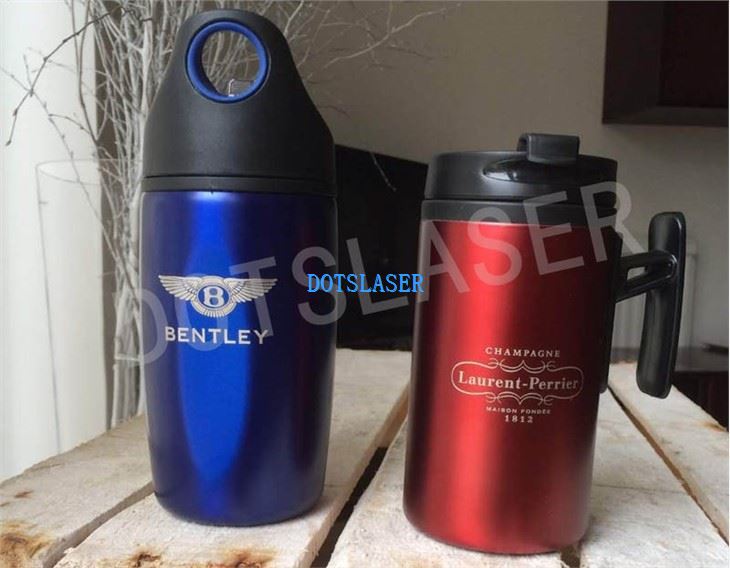

샘플 쇼

배송 및 패키지
