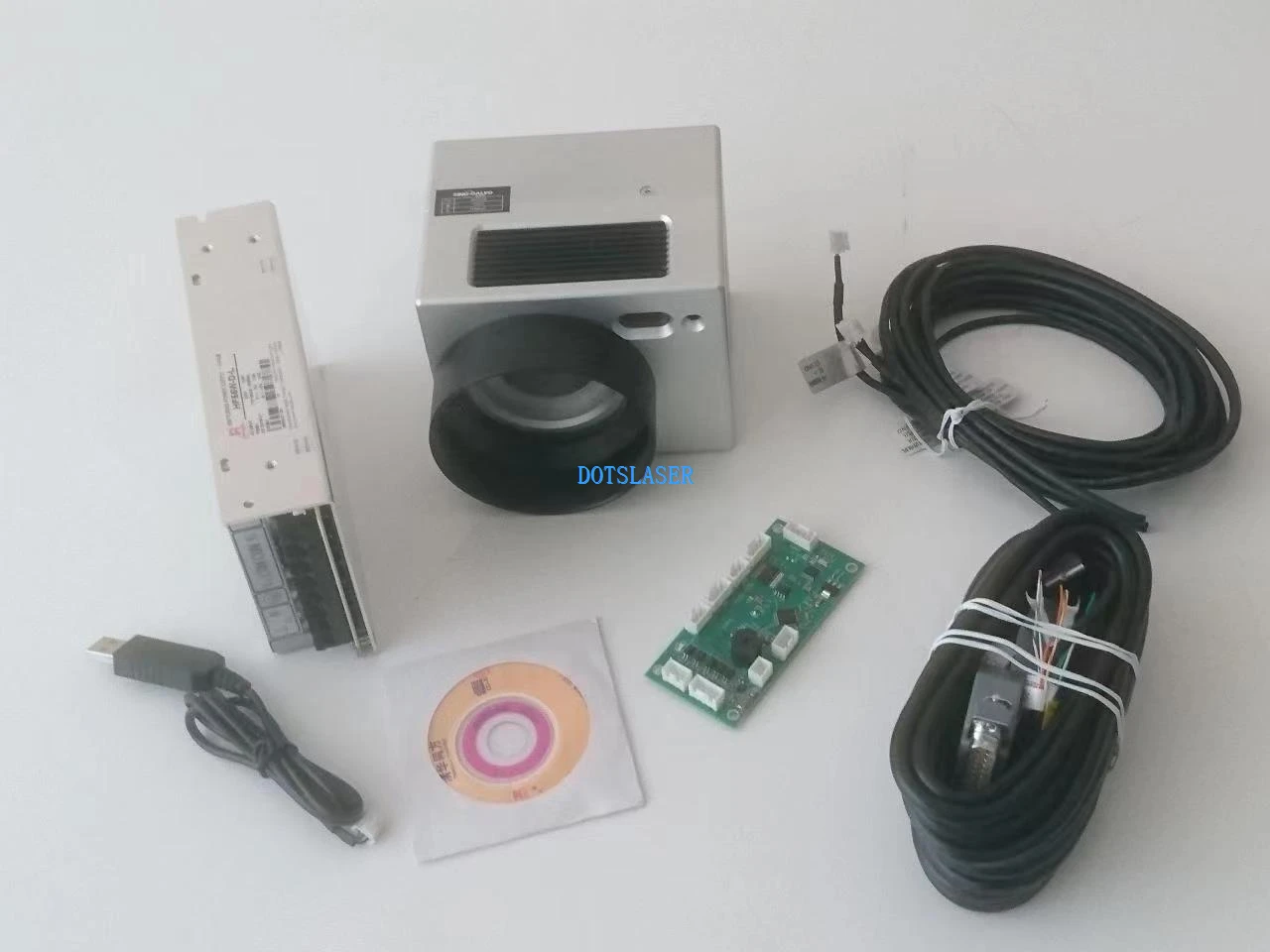

파이버 레이저 스캔 헤드

파이버 레이저 스캔 헤드



파이버 레이저 스캔 헤드, 갈보 스캐너 또는 갈바노미터 스캐너라고도 합니다. 거울을 빠르게 움직여 조각되는 소재에 레이저 빔을 정확하게 향하게 하는 역할을 합니다. 이 스캐너는 금속, 세라믹 및 일부 플라스틱을 표시하고 조각하는 데 일반적으로 사용되는 파이버 레이저와 특별히 작동하도록 설계되었습니다.



이 파이버 레이저 스캔 헤드는 좋은 주행 안정성, 높은 위치 정확도, 빠른 마킹 속도, 강력한 간섭 방지 기능을 갖추고 있으며, 스캐너 헤드의 전반적인 성능은 이 분야에서 국제적인 선두 수준에 도달했습니다. 낮은 드리프트, 높은 위치 정확도, 우수한 전반적인 성능으로 안정적이고 신뢰할 수 있는 작동이 특징입니다. 다양한 파장과 전력 레벨의 렌즈를 선택할 수 있습니다.





제품 특징

■ 파이버 레이저 스캔 헤드는 미국에서 수입한 광전 센서를 채택하여 자체 지적 재산권을 보유하고 있습니다.

■ 모터 회전자 위치를 정확하게 감지하고 선형성이 우수하며 드리프트가 낮고 분해능이 높으며 반복 위치가 가능한 차동 광전 센서입니다.

■ 22mm 미러에 대한 정확한 하중 설계, 모터 조립의 높은 정확도, 합리적인 구조, 매우 작은 정마찰 계수 및 제로 오프셋은 전체 시스템에 대한 최상의 동적 특성을 모두 보장합니다.

■ 위치 및 속도 감지 능력이 뛰어난 드라이브로 전체 시스템의 동적 반응 성능과 스캐닝 속도가 크게 향상되었습니다.

■ 과부하, 과전류 및 역방향 연결 보호 설계로 시스템 작동이 더욱 안정적입니다.

■ 전체 시스템은 전자파 적합성 최적화 설계를 채택하여 신호 대 잡음비가 높고 간섭 방지 성능이 뛰어납니다.

■ 이 스캐너 시스템은 모터 온도 드리프트, 신호 간섭, 제로 드리프트 등의 일반적인 문제를 해결했습니다.

기술적 매개변수

마킹 속도	2000mm/초
쓰기 속도	277cps
단계 응답 시간(전체의 1%) 규모)	490미국
단계 응답 시간(전체 범위의 10%)	1160미국
추적 오류 시간	240us 이하
정밀도와 오차	선형성 99.9%
반복성(RMS)	＜8μ라드
이득 오류	＜5m라드
제로 오프셋	＜5m라드
8시간 이상의 장기 드리프트	＜0.5m라드
스케일 드리프트	＜40PPM/도
제로 드리프트	＜15μRad/도
파장	10600nm/1064nm/355nm
전원 및 신호
입력 전압	±24VDC
정격 전류	4A
인터페이스 S 신호	디지털
XY2-100 아날로그	±5V
최대 기계 스캔 각도	±15도
작동 온도	0도 --45도
보관 온도	-10도 --60도
구멍	22mm
갈바노미터 스캐너 치수(LxWxH)	185x145x145mm
검류계 스캐너 무게	약 3.9kg







    파이버 레이저 스캔 헤드를 선택할 때는 프로젝트의 특정 요구 사항에 따라 스캐닝 속도, 정밀도, 조리개 크기와 같은 요소를 고려하는 것이 필수적입니다. 또한 원활한 작동을 위해 레이저 시스템 및 제어 소프트웨어와의 호환성도 중요합니다. 마지막으로 품질과 신뢰성을 보장하기 위해 평판이 좋은 브랜드를 선택하는 것이 항상 좋은 생각입니다.
