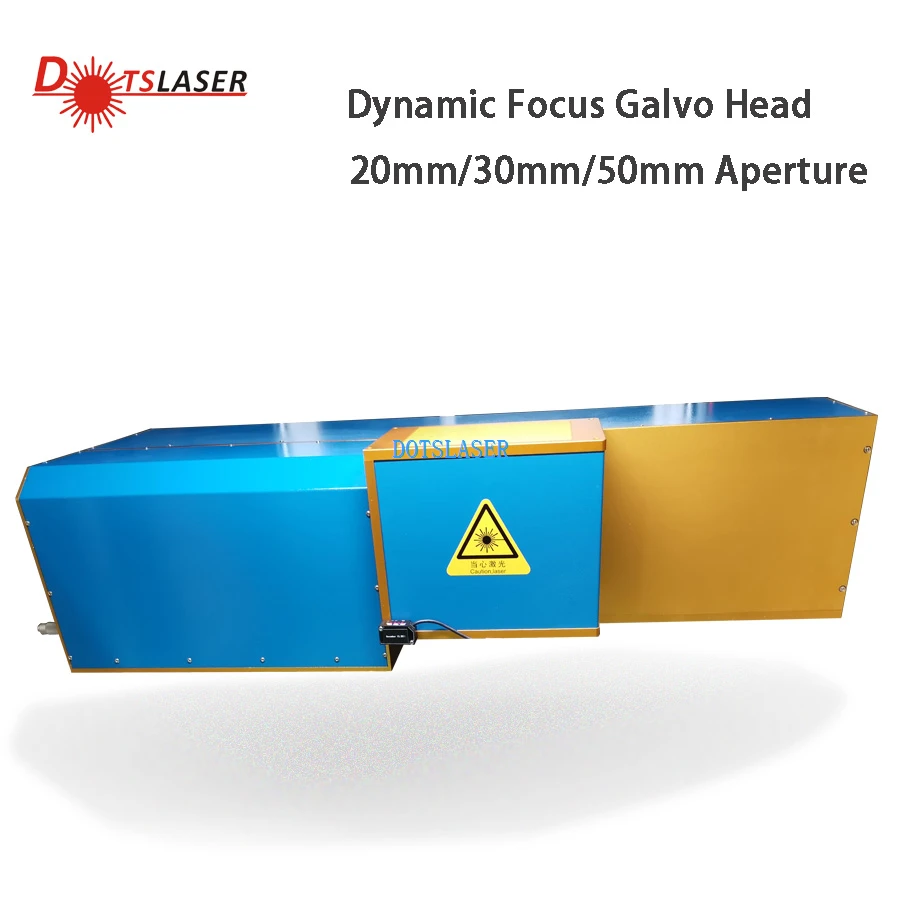

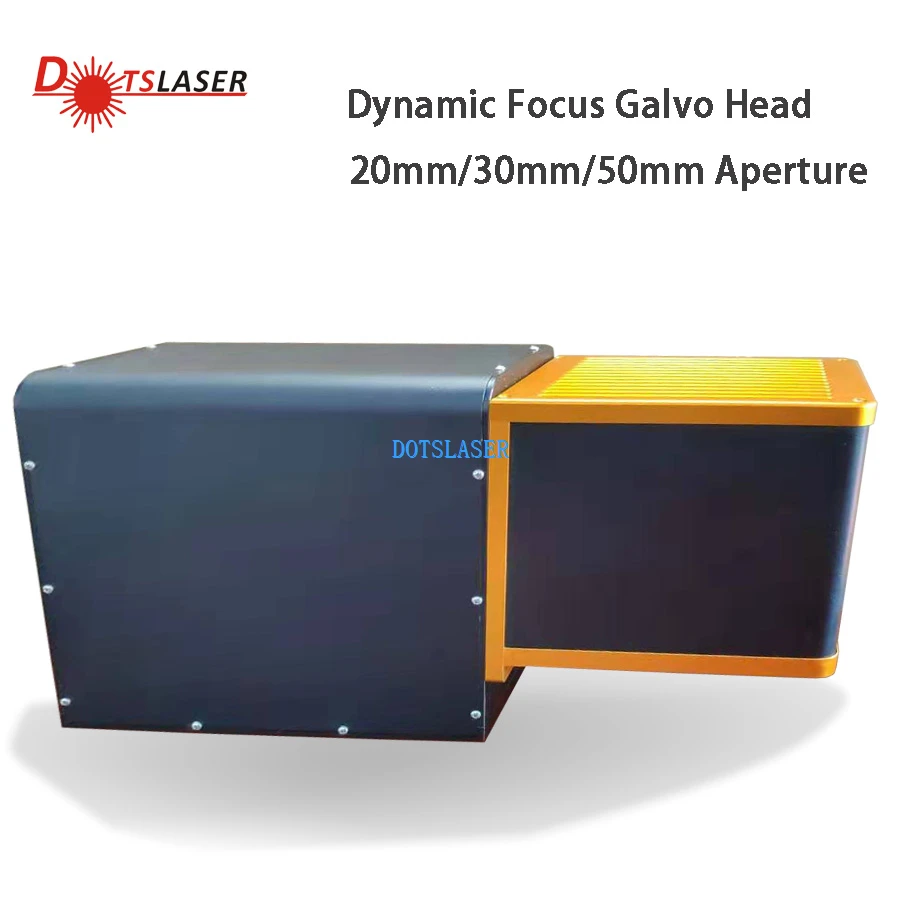

CO₂ 레이저 스캔 헤드
CO₂ 레이저 스캔 헤드
제품 설명
Galvo 스캐너 또는 Galvanometer Scanner라고도하는 Co₂ 레이저 스캔 헤드는 Co₂ 레이저 표시 또는 조각 시스템의 핵심 구성 요소입니다. 그것은 레이저 빔을 빠르고 정확하게 움직이는 거울에 의해 새겨진 재료에 정확하게 리디렉션 할 책임이 있습니다. 이 스캐너는 특히 목재, 아크릴, 유리, 종이, 가죽 등과 같은 재료를 표시하고 조각하는 데 일반적으로 사용되는 Co₂ 레이저와 함께 작동하도록 설계되었습니다.
Co₂ 레이저 스캔 헤드는 다음과 같은 주요 구성 요소로 구성됩니다.
갈비계 모터
이 모터는 전기 신호를 기계적 운동으로 변환하여 미러의 위치를 제어합니다. 고품질 갤버 미터 모터는 빠르고 정확한 움직임을 가능하게하여 빠른 조각 속도와 정확도가 향상됩니다.
거울
스캔 헤드의 미러는 레이저 빔을 재료로 반사하고 지시하는 일을 담당합니다. 이들은 Co₂ 레이저와 관련된 에너지 수준을 유지하기 위해 일반적으로 금 또는 유전체 코팅과 함께 Co₂ 레이저 파장에 대해 고도로 반사되는 재료로 만들어 져야합니다.
렌즈
스캔 헤드 내부의 렌즈는 레이저 빔을 재료에 정확하게 집중시켜 깨끗하고 정확한 자국이나 조각을 초래합니다. 이 기술을 통해 우리는 쉽고 정밀하게 다양한 재료에 아름답고 복잡한 디자인을 만들 수 있습니다.
제어 전자 장치
Control Electronics는 Galvo 스캐너, 레이저 소스 및 제어 소프트웨어와 같은 레이저 마킹 시스템의 중요한 구성 요소 간의 통신을 효과적으로 촉진합니다.
Co head 레이저 스캔 헤드는 낮은 드리프트, 높은 위치 지정 정확도 및 신뢰할 수 있고 안정적인 작동을 특징으로하며 전체 성능이 뛰어납니다. 다양한 파장 및 전력 레벨의 렌즈를 수용 할 수 있으며 대부분의 응용 프로그램 요구 사항을 충족하여 장기 시스템 안정성을 보장 할 수 있습니다.
Co head 레이저 스캔 헤드는 엄격한 재료 검사를 받고 성숙한 제조 공정을 활용합니다. 진동 미러 시스템은 주로 레이저 마킹, 레이저 내부 조각, 스테이지 조명 제어, 레이저 펀칭 등에 사용되는 구동 보드 및 고속 진동 모터로 구성된 높은 정밀 및 고속 서보 제어 시스템입니다. 조정 가능한 마킹 범위, 빠른 응답 시간, 높은 마킹 속도 및 광학 경로의 우수한 밀봉 성능을 자랑합니다. 이 기사는 긍정적 인 어조를 유지하고 부정적인 내용을 피해야합니다.
제품 매개 변수
| 레이저 유형 | 10600NM RF 공동2레이저 소스 |
| 실무 분야 | 300 × 300mm ~ 1200 × 1200mm |
| 입력 빔 크기 | 2.5 ~ 10mm |
| X & Y 축은 조리개 크기를 반영합니다 | 20mm/30mm/50mm |
| 라인 마킹 속도 | 8, 000 mm/s 이하 |
| 포지셔닝 속도 | 1 00, 00mm/s |
| 쓰기 속도 | 125cps |
| 단계 응답 시간 (풀 스케일의 1%) | 940US |
| 단계 응답 시간 (전체 스케일의 10%) | 1500US |
| 추적 오류 시간 | 440US보다 작거나 동일합니다 |
| 오류 및 정밀도 | 선형성 99.9% |
| 반복성 (RMS) | ＜ 8μrad |
| 오류를 얻습니다 | 5Mrad |
| 제로 오프셋 | 5Mrad |
| 8 시간에 걸쳐 장기 드리프트 | ＜ 0. 5mrad |
| 스케일 드리프트 | 40ppm/ 학위 |
| 제로 드리프트 | ＜ 15μmrad/ 학위 |
| 포장 세부 사항 | 수출 된 목재 케이스 또는 요구 사항에 따라 |
| 보증 | 1 년 |
| 애프터 판매 서비스 제공 | 온라인 지원 |
|
힘과 신호
|
|
| 입력 전압 | ± 24VDC |
| 정격 전류 | 4A |
| 인터페이스 신호 | |
| 디지털 | xy 2-100 |
| 기계 스캔 각도 | ± 12.5도 |
Co₂ 레이저 스캔 헤드를 선택할 때 프로젝트의 특정 요구 사항에 따라 스캔 속도, 정밀도 및 조리개 크기와 같은 요소를 고려하십시오. 또한 레이저 시스템 및 제어 소프트웨어와의 호환성은 원활한 작동에 필수적입니다. 마지막으로, 평판이 좋은 브랜드를 선택하면 Co₂ 레이저 표시 또는 조각 시스템의 품질, 신뢰성 및 수명을 보장 할 수 있습니다.
CO₂ 레이저 스캔 헤드 레이저 마킹 머신의 중요한 구성 요소 액세서리로, 맵핑 효율, 우수한 그래픽 정확도 및 왜곡이없는 특성을 갖는 레이저 마킹의 품질과 속도를 크게 향상시킵니다. 새로운 수준의 스캔 속도와 반복 위치 정확도를 달성합니다. 우리는 최고의 초점 품질 및 안정적인 프로세스 매개 변수를 보장하기 위해 모든 광학 구성 요소를 정확하게 최적화하고 커미셔닝합니다.
1. 품질 보증 및 사후 판매 서비스
장비의 보증 기간은 고객이 장비를 사용하기 때문에 12 개월이어야합니다. 설치 및 디버깅이 완료되고 장비는 Demander가 수락합니다. Dotslaser는 제품의 애프터 판매 서비스 작업에 큰 중요성을 부여합니다. 제품이 사용자에게 전달되면 회사는 즉시 사용자 After-Sales 서비스 파일을 설정하고 사용자의 제품 사용 상태를 정기적으로 추적하고 모든 사용자의 문제는 장비 고장에 대한 사용자의 알림 정보를 받았으며 회사의 근로자는 2 시간 이내에 빠른 응답을 할 수 있습니다. 전화 지침이 문제 해결하기 어려운 경우 회사의 기술 직원이 24 시간 이내에 고객 사이트에 도착하여 지원을 제공 할 수 있습니다.
2. 설치 및 디버깅
기계 설치 전에 당사의 공장은 기본 구조 설치 파일을 제공합니다. 2 주가 필요한 것이 필요합니다. Dotslaser 엔지니어는 사이트에 도착하여 기계를 다시 검사합니다. 모든 조건이 장비의 설치 및 시운전 요구 사항을 충족하면 장비가 제 시간에 운송됩니다. 장비의 설치 및 시운전 시간은 약 5 일 근무일이며, 처음 3 일은 시스템 사용에 연결되며 서비스 프로젝트 후에 시스템이 작동합니다. 엔지니어는 다음 이틀 안에 기본 유지 보수 절차 및 장비의 일반 운영 특성에 대해 자격을 갖춘 사업자를 교육합니다.
3. 서비스 지원
보증 기간 동안 시스템의 일부에 문제가있는 경우 Dotslaser 잘 훈련 된 서비스 엔지니어는 핸드폰 통화를 제공하거나 현장 서비스를 시작할 준비가되어 있습니다. 보증 기간 동안 기계에 문제가있는 경우 직접 문의하십시오. !
