광학 필드 렌즈

광학 필드 렌즈



광학 필드 렌즈는 f-세타 렌즈라고도 하며 단색광 이미징을 위한 것입니다. 그 이미지 표면은 평면이며 전체 이미지 표면의 이미지 품질은 일정합니다. 수차가 작고 비네팅이 없습니다. 특정 입사광의 경우 편향 속도는 특정 스캐닝 속도에 해당하므로 입사광의 각속도가 동일하여 선형 스캐닝을 실현할 수 있습니다. 입사 빔의 편향 위치는 일반적으로 물체 공간의 전면 초점에 배치되고 이미지 측면의 주광선은 광축과 평행하여 일관된 축상 및 축외 이미지 품질을 크게 달성하고 조명의 균일성을 향상시킬 수 있습니다. 레이저 마킹에 널리 사용됩니다.



특징

초점이 맞춰진 스팟의 직경은 초점 길이에 비례합니다. 즉, 광학 필드 렌즈의 스캐닝 영역이 특정 수준에 도달하면 얻은 스팟 직경이 매우 크다는 것을 의미합니다. 즉, 레이저 전력 밀도가 매우 빠르게 떨어집니다(전력 밀도는 스팟 직경의 2제곱에 반비례). 이는 처리에 유리합니다. 일반 초점 렌즈는 단 한 지점에만 초점이 맞춰진 스팟을 제공하는 반면, 스캔 필드나 작업물의 여러 지점에 초점이 맞춰진 스팟을 제공합니다.



애플리케이션

이들은 일반적으로 레이저 조각, 절단, 마킹 시스템 등에 사용됩니다.



매개변수

유형	초점거리(mm)	스캔 필드(mm)
섬유	100	70x70
	150	100x100
	250	175x175
	300	200x200
	420	300x300
파장	1064nm/10.6um
기능	로고 표시 금속 비금속
재료	광학 유리

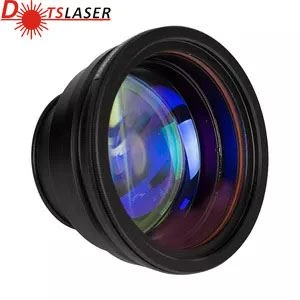

렌즈 사진

우리에 대하여

저희 회사는 '종합 서비스, 전문적인 운영 및 효율적인 운송' 정책과 '고객이 시간과 걱정을 절약하게 하라'는 신조를 고수합니다. 저희는 모든 고객에게 종합 서비스와 고품질 Optical Field Lens를 제공하기 위해 최선을 다하고 있습니다. 저희는 고객 여러분의 충성심과 저희 회사와 공급업체, 그리고 모든 파트너의 긴밀한 협조에 대한 신뢰에 진심으로 감사드립니다. 저희는 앞으로도 국내외 신규 및 기존 고객과 장기적인 협력 관계를 구축하고, 서로를 진심으로 대하고, 함께 더 나은 미래를 창조하기 위해 노력할 것입니다.



자주 묻는 질문

Q1: 레이저 작업 영역은 어떻게 선택하나요?

A: 레이저 출력과 로고 크기에 따라 적절한 초점 거리를 선택할 수 있습니다.



Q2: 어떤 레이저에 파이버 레이저 초점거리가 필요합니까?

대답: 스캐너 헤드가 있는 레이저는 레이저 초점을 맞추기 위한 렌즈가 필요하며, 다양한 빔 익스팬더와 일치해야 합니다.
