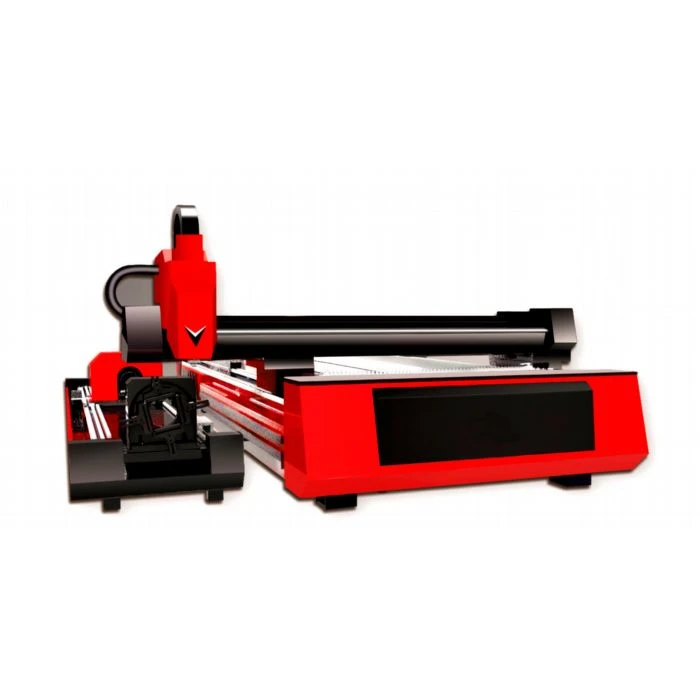

레이저 절단기 시스템은 일반적으로 레이저 발생기, (외부) 빔 전송 구성 요소, 작업대(공작 기계), 마이크로컴퓨터 수치 제어 캐비닛, 냉각기 및 컴퓨터(하드웨어 및 소프트웨어)로 구성됩니다.
1) 공작 기계의 주요 기계 부품 : 레이저 절단기의 기계 부품, 절단 작업 플랫폼을 포함하여 X, Y 및 Z 축의 움직임을 구현하는 기계 부품. 절단할 공작물을 배치하는 데 사용되며 일반적으로 서보 모터로 구동되는 제어 프로그램에 따라 정확하고 정확하게 이동할 수 있습니다.
2) 레이저 발생기: 레이저 광원을 발생시키는 장치. 레이저 절단을 위해 YAG 고체 레이저를 사용하는 몇 가지 경우를 제외하고 대부분은 전기 광학 변환 효율이 높고 출력이 높은 CO2 가스 레이저를 사용합니다. 레이저 절단에는 높은 빔 품질이 필요하기 때문에 모든 레이저를 절단에 사용할 수 있는 것은 아닙니다. 가우시안 모드는 1500W 미만, 저차 모드 이산화탄소 레이저 100W-3000W, 다중 모드 3000W 이상에 적합합니다.
3) 외부 광학 경로: 필요한 방향으로 레이저를 안내하는 데 사용되는 굴절 거울. 빔 경로의 오작동을 방지하려면 모든 미러를 보호 커버로 보호해야 하며 깨끗한 양압 보호 가스를 도입하여 렌즈를 오염으로부터 보호해야 합니다. 성능이 좋은 렌즈 세트는 발산 각도가 없는 빔을 무한히 작은 지점에 집중시킵니다. 일반적으로 초점 거리가 5.0인치인 렌즈를 사용합니다. 7.5인치 렌즈는 두꺼운 재질& gt;12mm에만 사용됩니다.
4) 수치 제어 시스템: 공작 기계를 제어하여 X, Y, Z 축의 움직임을 실현하고 레이저의 출력도 제어합니다.
5) 규제 전원 공급 장치: 레이저, CNC 공작 기계 및 전원 공급 시스템 사이에 연결됩니다. 주로 외부 전력망의 간섭을 방지하는 역할을 합니다.
6) 커팅 헤드 : 주로 캐비티, 포커싱 렌즈 홀더, 포커싱 렌즈, 용량 성 센서 및 보조 가스 노즐과 같은 부품으로 구성됩니다. 커팅 헤드 구동 장치는 프로그램에 따라 커팅 헤드가 Z 축을 따라 이동하도록 구동하는 데 사용되며 서보 모터와 나사 또는 기어 및 기타 전달 부품으로 구성됩니다.
7) 수술대 : 절단장치 전체의 작업과정을 제어하는데 사용된다.
8) 물 냉각기: 레이저 발생기를 냉각하는 데 사용됩니다. 레이저는 전기 에너지를 빛 에너지로 변환하는 장치입니다. 예를 들어 CO2 가스 레이저의 변환율은 일반적으로 20%이고 나머지 에너지는 열로 변환됩니다. 냉각수는 레이저 발생기가 정상적으로 작동하도록 유지하기 위해 과도한 열을 제거합니다. 또한 냉각기는 공작 기계의 외부 광 경로 반사경과 집속 거울을 냉각시켜 안정적인 빔 전송 품질을 보장하고 과도한 온도로 인해 렌즈가 변형되거나 파손되는 것을 효과적으로 방지합니다.
9) 가스 실린더: 레이저 절단기 작동 매체 가스 실린더 및 보조 가스 실린더를 포함하여 레이저 발진용 산업용 가스를 보충하고 절단 헤드용 보조 가스를 공급하는 데 사용됩니다.
10) 공기 압축기, 공기 저장 탱크: 압축 공기를 공급하고 저장합니다.
11) 공냉식 건조기, 필터: 경로와 반사경이 정상적으로 작동하도록 레이저 발생기 및 빔 경로에 깨끗하고 건조한 공기를 공급하는 데 사용됩니다.
12) 환기 집진기 : 처리 중에 발생하는 연기와 먼지를 추출하고 여과 처리를 수행하여 배기 가스 배출이 환경 보호 표준을 충족하도록합니다.
13) 슬래그 배출기 : 가공 중 발생하는 찌꺼기 및 찌꺼기를 제거한다.
